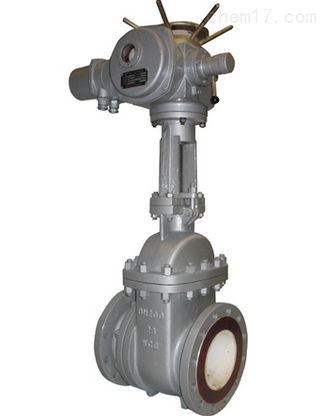

產品簡述:陶瓷排渣閥適用于公稱壓力P N 1.6~6.4Mpa,工作溫度0~100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上,切斷或接通管路中聽介質,適用介質為:灰水混合物,渣水混合物(渣水比1:6,粒度<50 mm)
一、陶瓷排渣閥概述:
陶瓷排渣閥適用于公稱壓力P N 1.6~6.4Mpa,工作溫度0~100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上,切斷或接通管路中聽介質,適用介質為:灰水混合物,渣水混合物(渣水比1:6,粒度<50 mm)
二、陶瓷排渣閥特點
1、出口部位采用流線型設計,可以有效防止積渣
2、啟閉靈活,密封性能好
3、閘板、閥座、密封面材料采用結構陶瓷制造,耐磨損、耐腐蝕、抗高溫蠕變和熱震性,可實現長壽命免維護
4、采用手動、氣動和電動等傳動方式
5、密封副采用高性能工程結構陶瓷,閥門耐磨、耐腐蝕,長壽命。
6、閥體底部及出口端鑲嵌結構陶瓷大大提高了閥門的耐沖刷能力。
7、閥體出口端導渣口的優化設計,實現閥體底部不積渣,閥門關閉嚴密。
8、閥體內腔可通過特殊處理實現防垢、防腐、防磨等特性。電磁閥
三、陶瓷排渣閥技術范圍
1、 公稱壓力:1.0~6.4Mpa
2、 公稱通徑:DN50~600
3、 適用溫度:-40~900℃
4、 連接形式:法蘭
5、 驅動方式:手動、電動、電液聯動、液動
四、陶瓷排渣閥適用工況
適用于磨損嚴重的渣漿管路,及固體顆粒較多和帶有較大顆粒的惡劣工況,如石化行業催化裂化系統,電廠灰水管路。

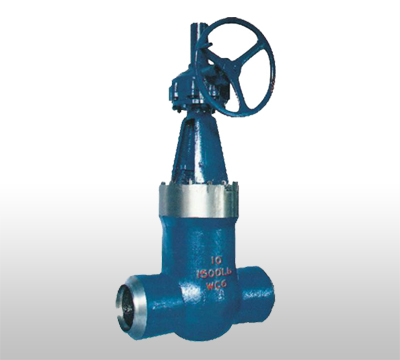

閥門型號:Z560Y-200,Z561Y-200,Z562Y-200
Z560Y-250,Z561Y-250,Z562Y-250
Z560Y-320,Z561Y-320,Z562Y-320
連接形式:焊接連接
產品材質:WCB,WC6,WC9,20CrMoV,15Cr1MoV等
公稱通徑:DN50-DN500
適應介質:水、蒸汽、油品等
液化氣、天然氣、煤氣等
壓力環境:20.0MPa,25.0MPa,32.0MPa
工作溫度:-29~+590℃
閥門標準:JB/T3595
流動方向:雙向
產品特點: 焊連接的閘閥適用于公稱壓力PN16.0~32.0Mpa。
工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。
適用介質為:水、油品、蒸汽酸性介質等。操作方式等。
操作方式有:手動、齒輪傳動、電動等。
五、陶瓷排渣閥主要零部件材料:
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | WCB | 6 | 雙頭螺柱 | 35CrMoVA |
7 | 填料 | 柔性石墨 | |||
2 | 主閥體 | WCB | 8 | 填料壓蓋 | 2CR13 |
3 | 閥座 | 復合工程陶瓷 | 9 | 閥桿 | 1Cr13 |
4 | 閥板 | WCB+陶瓷 | 10 | 電動裝置 | |
5 | 螺母 | 25 | 11 |
六、陶瓷排渣閥應用規范:
設計與制造 | GB/T 12224 | |
連接端尺寸 | 結構長度 | 廠商標準 |
法蘭尺寸 | GB/T 9113.1 | |
檢驗與試驗 | GB/T 9092 | |
材料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T 12230 | |
標志 | GB/T12220 | |
供貨 | GB/12252 |
